Range Defined by Settings

Define a range of values with two lines of code.
from ScopeFoundry.measurement import Measurement


class XSweep(Measurement):

    name = "x_sweep"

    def setup(self):
        # Define a range of X-values with start, stop, and step
        self.range = self.settings.New_Range("X", include_center_span=True, include_sweep_type=True, initials=(1, 2, 2))

    def run(self):
        # Access the array of X-values
        for x in self.range.array:
            # Perform operations for each X-value
            ...

The New_Range method, as called above, creates six settings that allow the user to define a range of values. Three of these six settings are redundant.

To define the range, the user can either use:

  • X_start
  • X_stop

or:

  • X_range
  • X_center

To define the step size, the user can either use:

  • X_step

or:

  • X_num.

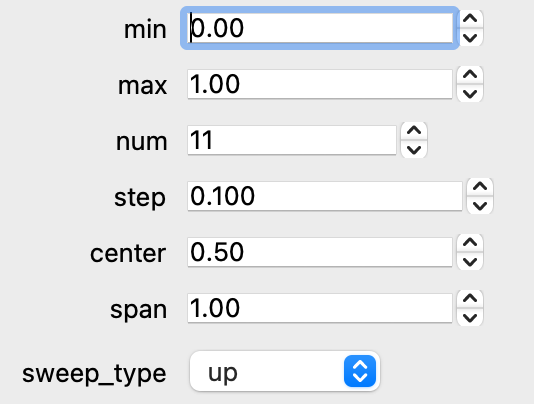

To add corresponding widgets to your .ui file:

    def setup_figure(self):
        ...
        new_widget = self.range.New_UI()
        ...
range

The sweep_type determines how the values are traversed.
